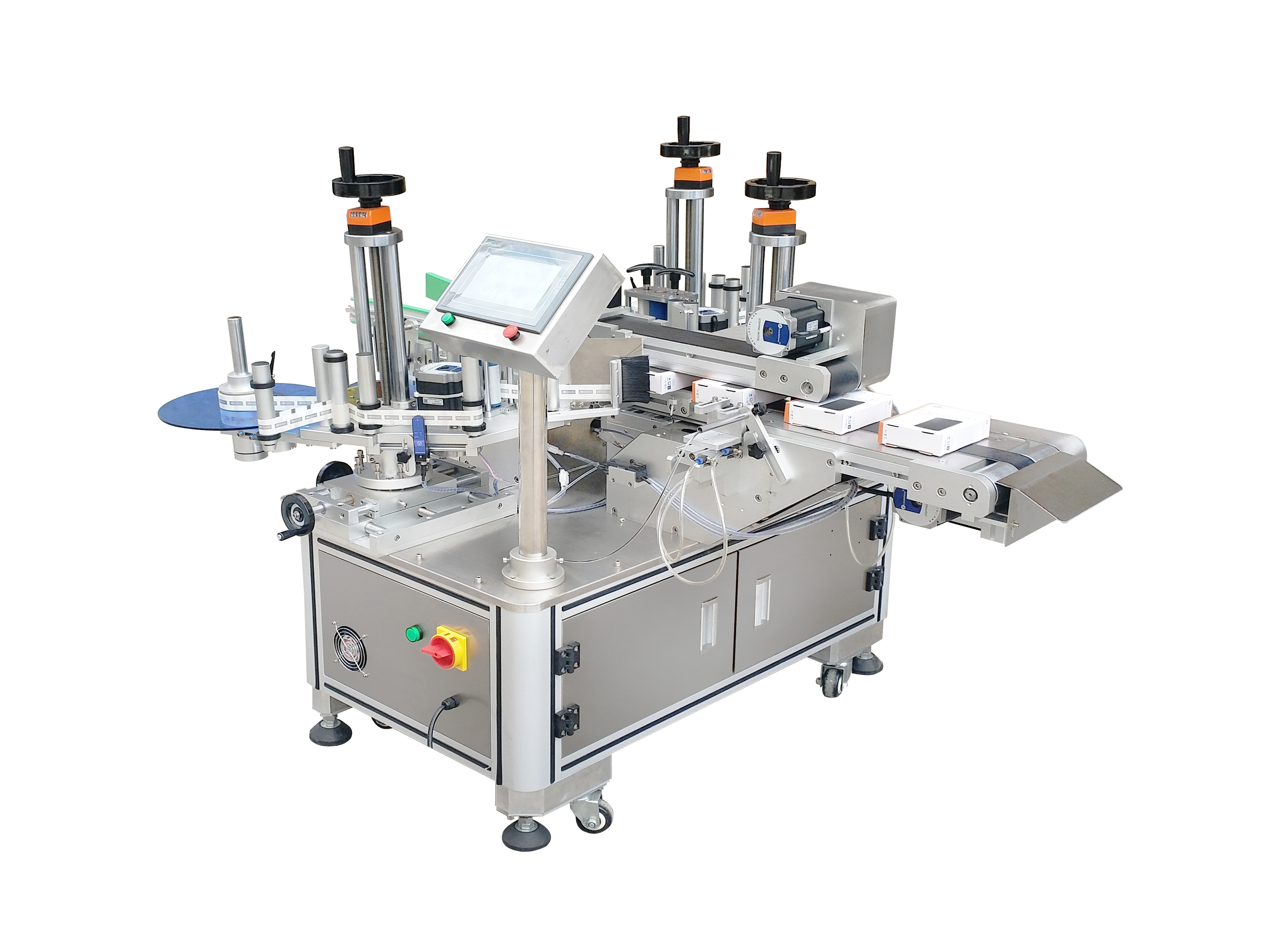

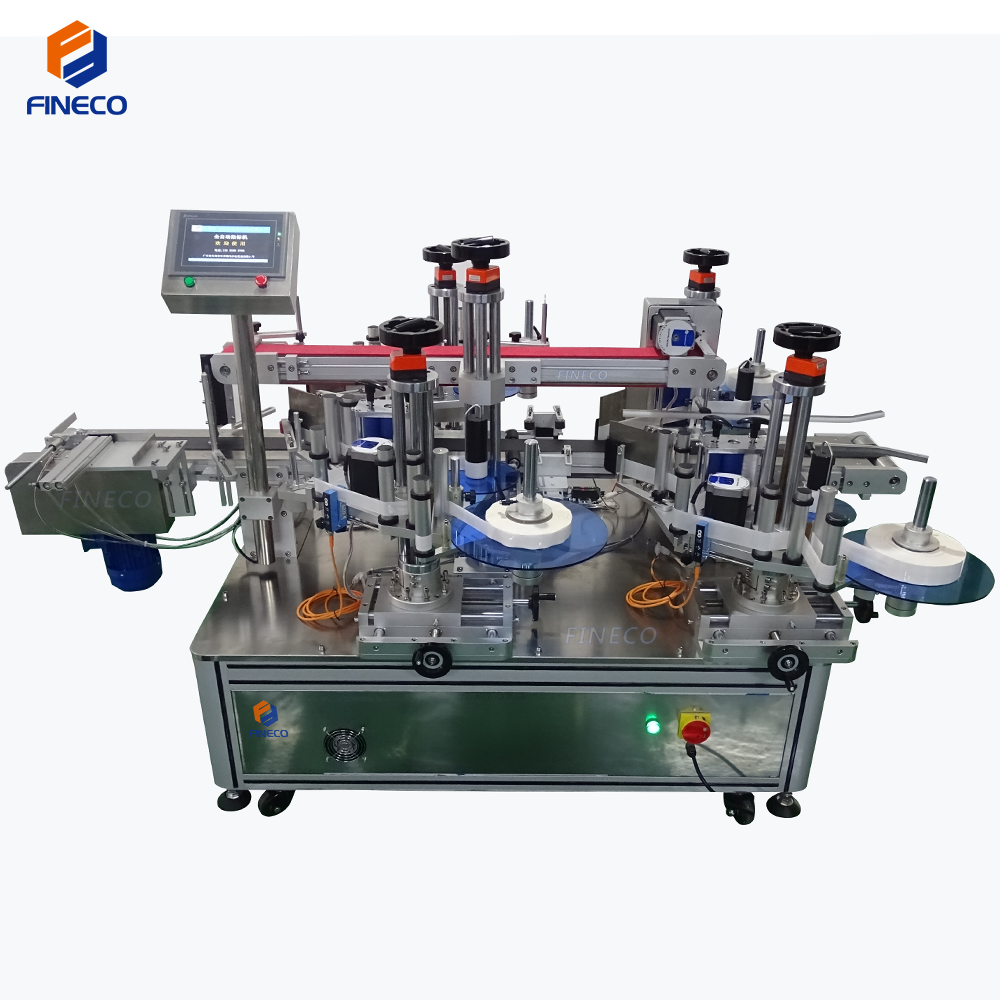

FK816 Automatische etiketteermachine met dubbele kop voor hoekafdichting
Korte beschrijving:

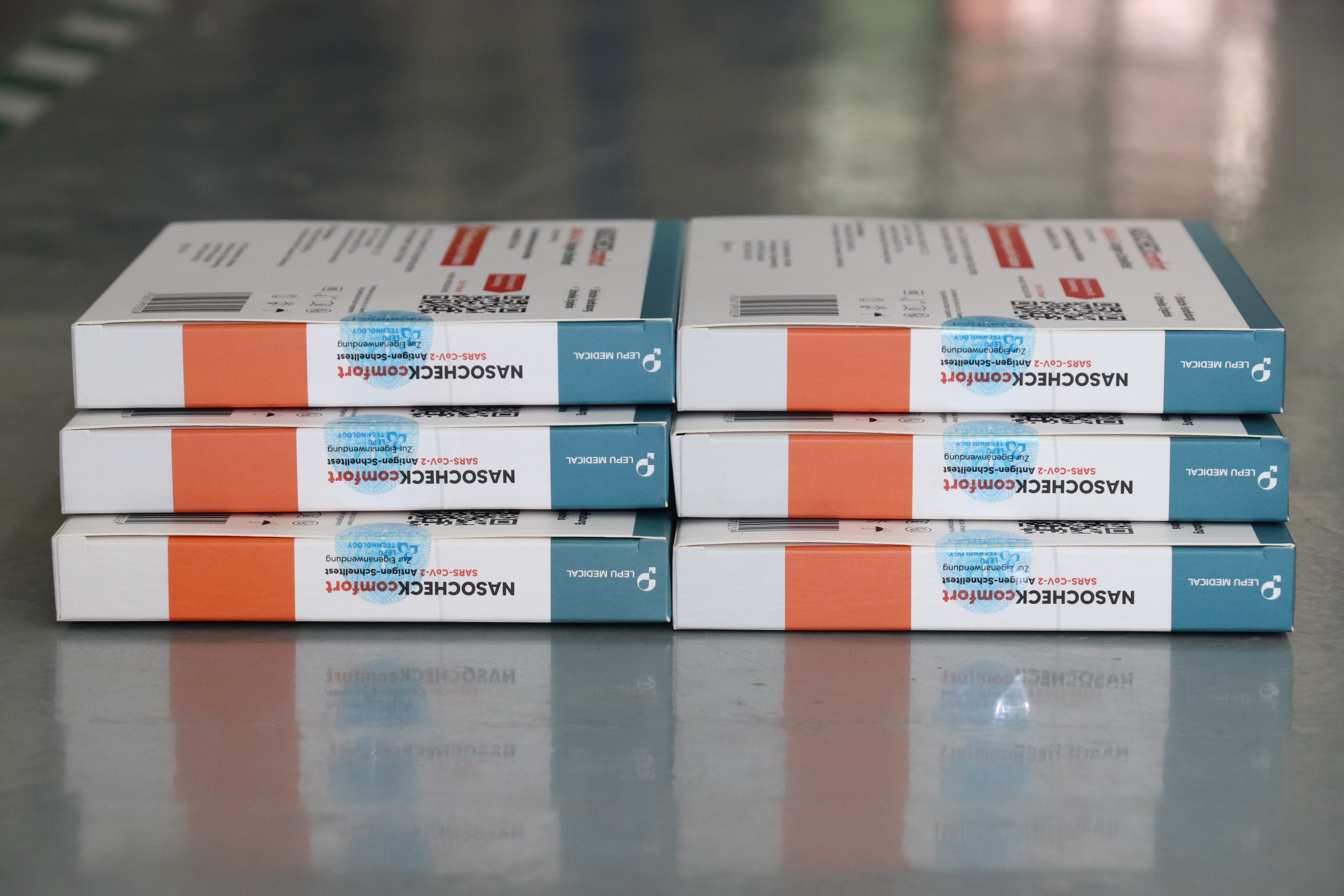

① FK816 is geschikt voor allerlei soorten dozen met verschillende specificaties en texturen, zoals telefoondozen, cosmeticadozen en voedseldozen. Ook vlakke producten kunnen ermee worden geëtiketteerd.
② FK816 kan worden gebruikt voor het aanbrengen van folie of etiketten met dubbele hoekafdichting en wordt veel gebruikt in de cosmetica-, elektronica-, voedingsmiddelen- en verpakkingsindustrie.
③ De FK816 heeft extra functies om te vergroten:
1. Configureer de codeprinter of inkjetprinter. Bij het labelen moeten het productiebatchnummer, de productiedatum, de ingangsdatum en andere informatie duidelijk worden afgedrukt. Coderen en labelen worden gelijktijdig uitgevoerd.
2. Automatische invoerfunctie (in combinatie met productoverweging);
Producten die gedeeltelijk van toepassing zijn:
FK816 Automatische etiketteermachine met dubbele kop voor hoekafdichting
Je kunt de scherpte van de video aanpassen in de rechterbenedenhoek van de video.
Machinebeschrijving:
De FK816 is geschikt voor allerlei soorten dozen met verschillende specificaties en texturen, zoals telefoondozen, cosmeticadozen en voedseldozen. Ook vlakke producten kunnen ermee worden geëtiketteerd; zie FK811 voor meer informatie.
De FK816 kan etiketteren met dubbele sealfolie, volledige dekking, gedeeltelijke nauwkeurige etikettering, verticale etikettering met meerdere etiketten en horizontale etikettering met meerdere etiketten, en wordt veel gebruikt in de cosmetica-, elektronica-, voedingsmiddelen- en verpakkingsindustrie.
De FK816 heeft extra functies om de prestaties te verbeteren:
- Bij het coderen met een printer of inkjetprinter worden tijdens het labelen duidelijk het productienummer, de productiedatum, de ingangsdatum en andere informatie afgedrukt. Het coderen en labelen gebeurt dan gelijktijdig.
- Configureer de printer, wijzig de printerinhoud op elk gewenst moment en realiseer de functie van printen en labelen tegelijk.
- Automatische invoerfunctie (in combinatie met productoverweging);
- Automatische materiaalverzamelingsfunctie (gecombineerd met productanalyse);
- Verhoog het aantal etiketteerapparaten;
FK816 vloeroppervlakte circa 2,35stereo.
Aanpassing van machineondersteuning.
De FK816 dubbele hoeketiketteermachine heeft eenvoudige instelmethoden, een hoge etiketteringsnauwkeurigheid en een goede kwaliteit. Hij is geschikt voor producten met hoge precisie en een hoge output, waarbij fouten met het blote oog nauwelijks zichtbaar zijn.
Specificatie van het label:
① Toepasselijke labels: stickerlabel, folie, elektronische controlecode, barcode.
② Toepasselijke producten: Producten die van een etiket moeten worden voorzien op vlakke, boogvormige, ronde, concave, convexe of andere oppervlakken.

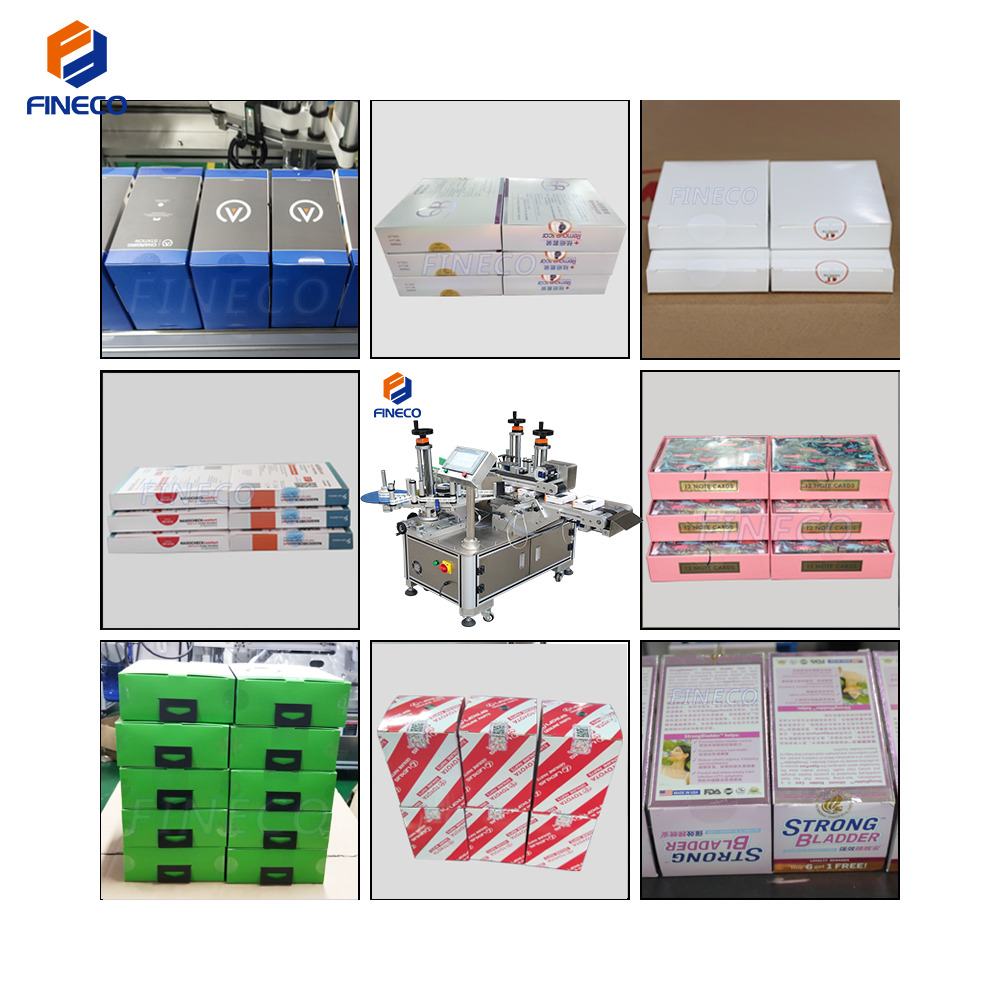

③ Toepassingsgebieden: Veel gebruikt in de cosmetica-, voedingsmiddelen-, speelgoed-, chemische, elektronica-, geneesmiddelen- en andere industrieën.

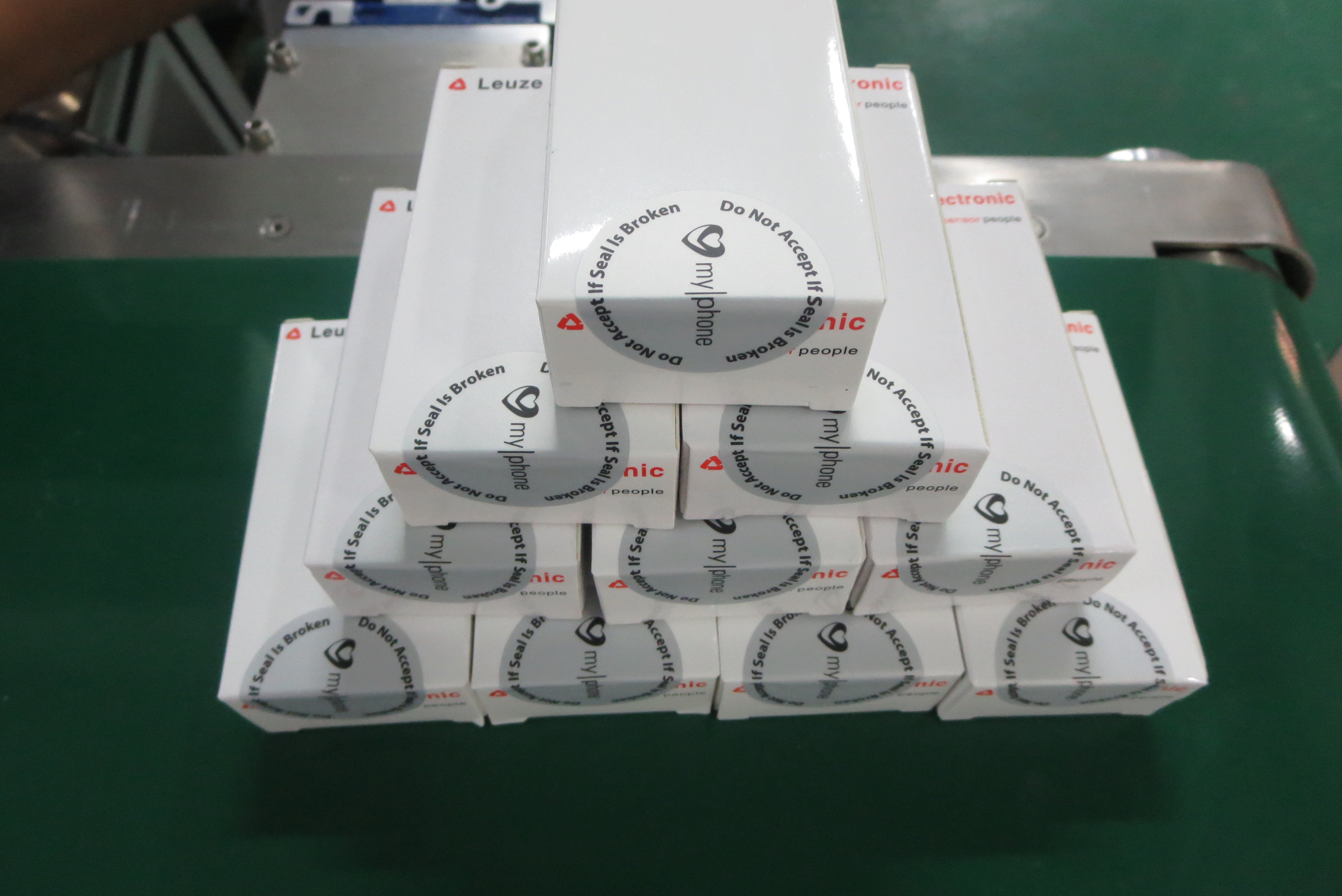

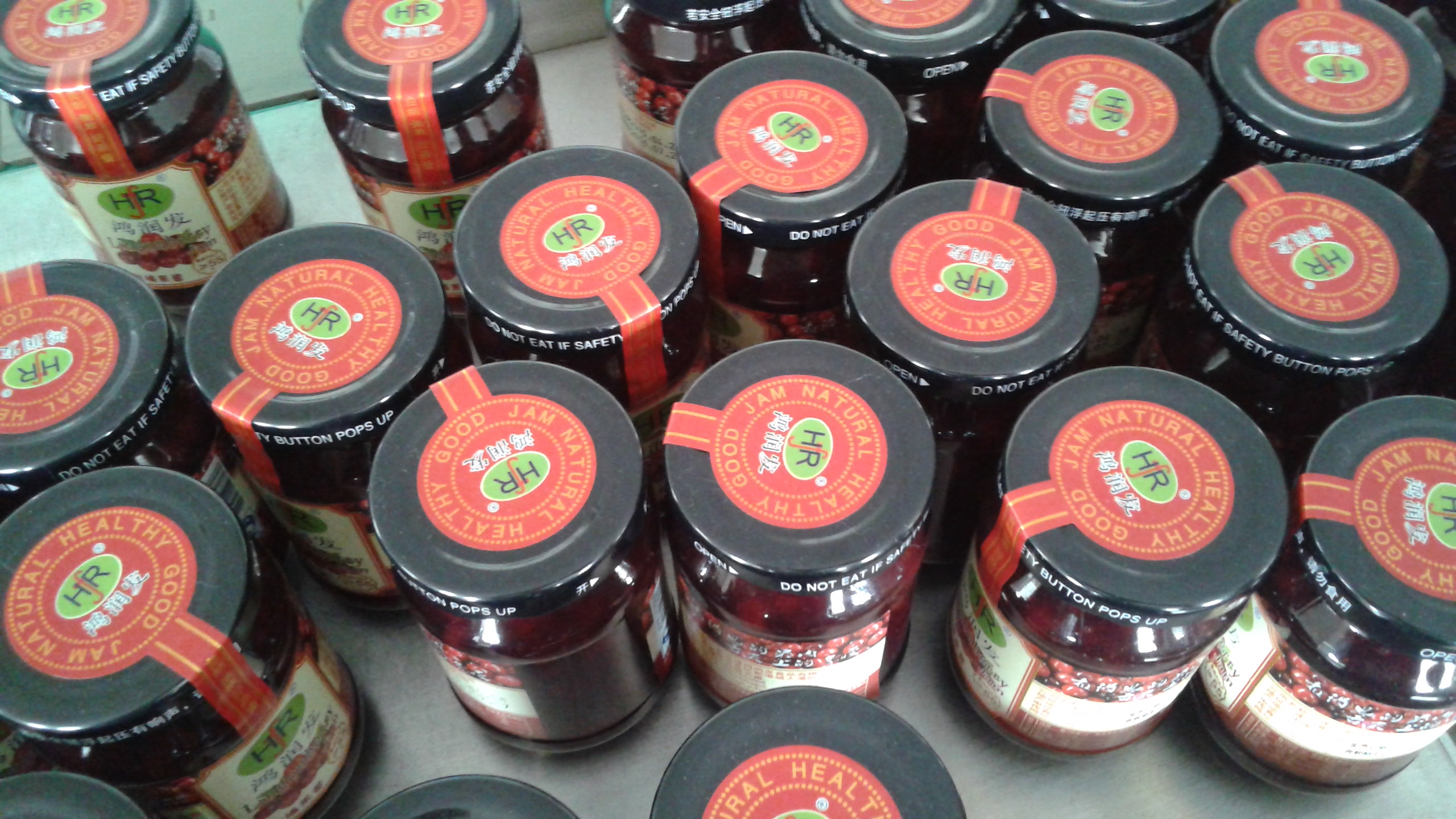

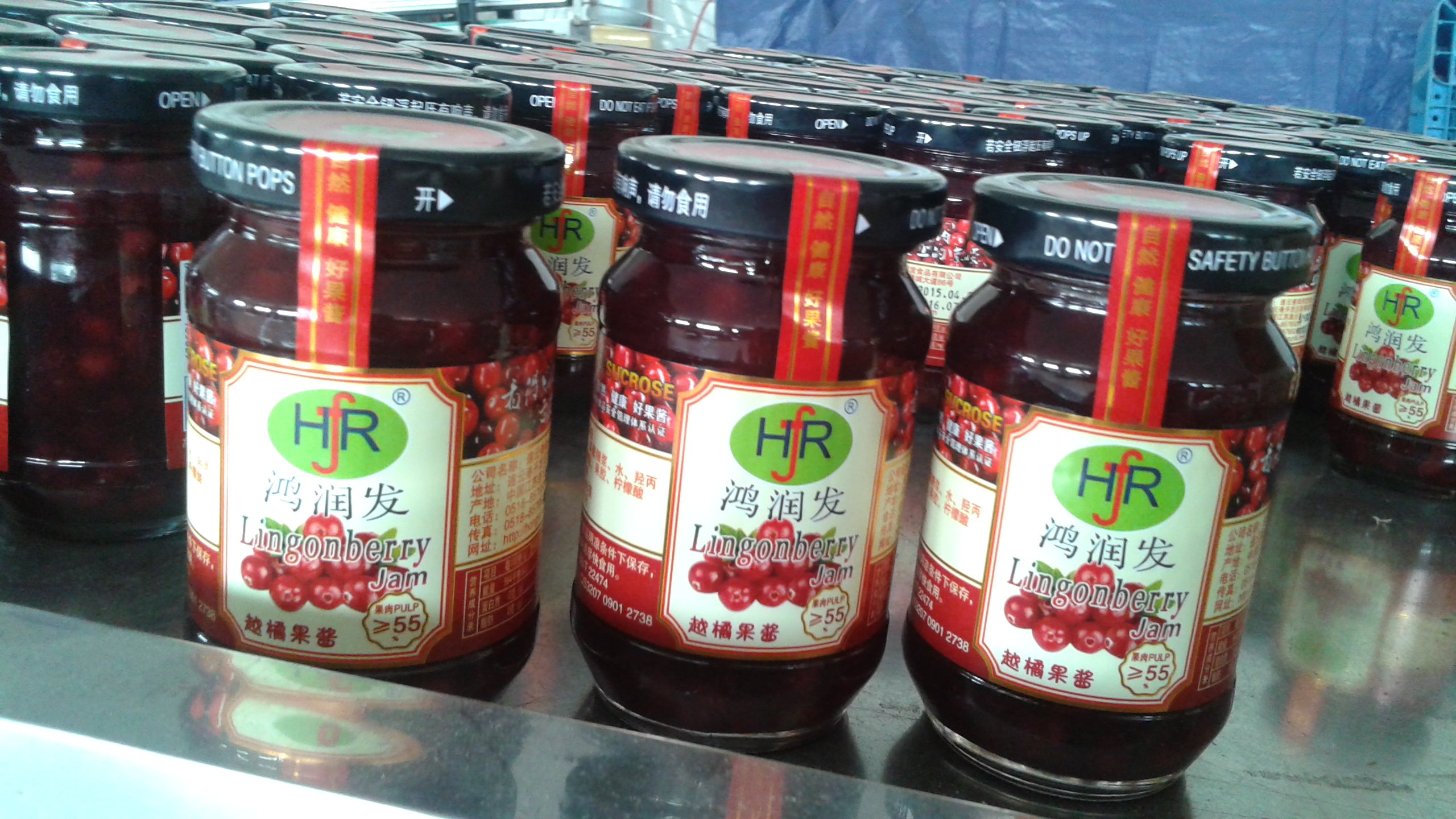

④ Toepassingsvoorbeelden: etikettering van platte shampooflessen, etikettering van verpakkingen, etiketten op flessendoppen, etiketten op plastic omhulsels, enz.
Technische parameters:
| Parameter | Datum |
| Etiketspecificatie | Zelfklevende sticker, transparant of ondoorzichtig |
| Etiketteringstolerantie | ±0,5 mm |
| Capaciteit (stuks/min) | 40~100 |
| Afmetingen van het pak (mm) | L:20~300 B:20~250 H:10~100; Kan worden aangepast |
| Maat op het paklabel (mm) | L:15-200;W(H):15-130 |
| Afmetingen van de machine (L*B*H) | ≈1450*1250*1330(mm) |
| Verpakkingsgrootte (L*B*H) | ≈1500*1300*1380(mm) |
| Spanning | 220V/50(60)Hz; Kan worden aangepast |
| Stroom | 1470W |
| NW(KG) | ≈220,0 |
| GW(KG) | ≈400,0 |
| Etikettenrol | Binnendiameter: Ø76 mm; buitendiameter: ≤260 mm |

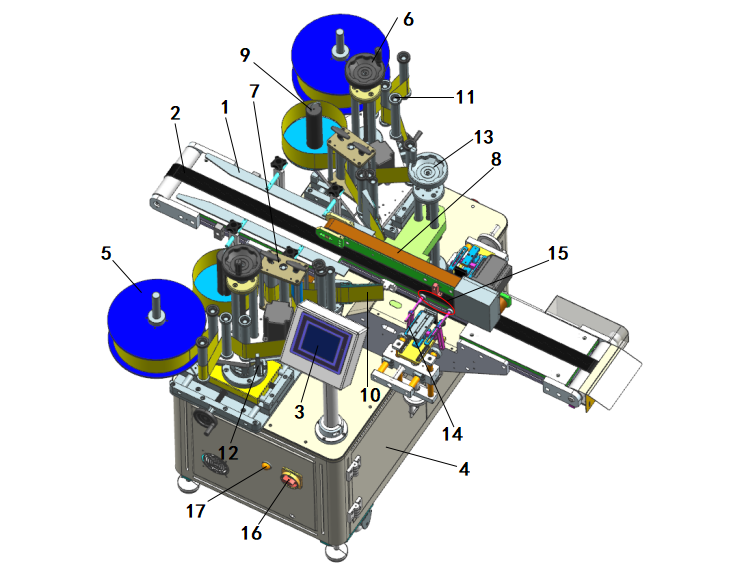

Structuren:
| Nee. | Structuur | Functie |
| 1 | Leuningmechanisme | Wordt gebruikt om de richting van het product te bepalen. |
| 2 | Transportmechanisme | Verzend product |
| 3 | Touchscreen | Bediening en instelparameters |
| 4 | Elektrische schakelkast | Plaats elektronische configuraties |
| 5 | Dienblad | Plaats etiketten. |
| 6 | Longitudinale aanpassing | Wordt gebruikt om de op- en neerwaartse positie van de etiketteerkop aan te passen en de etiketteerpositie te corrigeren; |
| 7 | Tractiemechanisme | Aangedreven door een tractiemotor om het label te tekenen. |
| 8 | Omgaan met problemen | Zorg ervoor dat het product loodrecht op de transportband ligt om een nauwkeurige etikettering te garanderen. |
| 9 | Recyclingmechanisme | Recyclinglabel onderaan het papier. |
| 10 | Verwijder het etiket. | Verwijder het etiket. |
| 11 | Rol | Draai de etikettenrol op. |
| 12 | Sensorframe | Installeer de doelsensor en beweeg de sensor heen en weer. |
| 13 | Longitudinale aanpassing van het afwerkmechanisme | Verstel de op- en neerwaartse positie van het afdekmechanisme. |
| 14 | Hoekmechanisme | De hoek van het etiket dat aan het werkstuk is bevestigd, wordt stevig aangedrukt. |
| 15 | Positioneringsmechanisme | Wordt gebruikt om de positie van het product te fixeren en het etiket te stabiliseren. |
| 16 | Hoofdschakelaar | Open de machine |
| 17 | Indicatielampje | Geeft aan of de etiketteermachine is ingeschakeld. |
Werkingsprincipe:
1. Klik op het sterretje op het touchscreen.
2. Het product wordt naast de vangrail geplaatst, waarna de transportband de producten verder transporteert.
3. Wanneer de sensor detecteert dat het product de doellocatie heeft bereikt, stuurt de machine het etiket uit en bevestigt de rol de helft van het etiket aan het product.
4. Wanneer het product is geëtiketteerd en een bepaalde positie heeft bereikt, komt het borsteltje naar buiten en borstelt het de andere helft van het etiket op het product, waardoor hoeketikettering wordt gerealiseerd.
Productievereisten voor etiketten
1. De afstand tussen de etiketten is 2-3 mm;
2. De afstand tussen het etiket en de rand van het onderste papier is 2 mm;
3. Het onderste papier van het etiket is gemaakt van glaspapier, dat een goede stevigheid heeft en voorkomt dat het scheurt (om te voorkomen dat het onderste papier wordt doorgesneden);
4. De binnendiameter van de kern is 76 mm en de buitendiameter is minder dan 300 mm; ze zijn in een enkele rij gerangschikt.
De bovenstaande labelproductie moet worden afgestemd op uw product. Voor specifieke eisen verwijzen wij u naar de resultaten van het overleg met onze engineers.
Functies:
1) Besturingssysteem: Japans Panasonic-besturingssysteem, met hoge stabiliteit en een extreem laag storingspercentage.
2) Bedieningssysteem: Kleurentouchscreen, directe visuele interface voor eenvoudige bediening. Beschikbaar in het Chinees en Engels. Alle elektrische parameters zijn eenvoudig aan te passen en er is een tel-functie, wat handig is voor productiebeheer.
3) Detectiesysteem: Door gebruik te maken van een Duitse LEUZE/Italiaanse Datalogic labelsensor en een Japanse Panasonic productsensor, die gevoelig zijn voor zowel label als product, worden een hoge nauwkeurigheid en stabiele labelprestaties gegarandeerd. Dit bespaart aanzienlijk op arbeidskosten.
4) Alarmfunctie: De machine geeft een alarm af wanneer er een probleem optreedt, zoals een gemorst etiket, een beschadigd etiket of andere storingen.
5) Materiaal van de machine: De machine en de reserveonderdelen zijn allemaal vervaardigd van roestvrij staal en geanodiseerde hoogwaardige aluminiumlegering, met een hoge corrosiebestendigheid en die nooit roest.
6) Voorzie het apparaat van een spanningstransformator om het aan te passen aan de lokale spanning.
